IIci G4

Mon/17/March/2014/ カテゴリ：Mac 改造
ネット上で IIcx/IIci の筐体に PowerMac G4 (AGP) を移植された方がいて、当方も真似してみました。
当方の G4 はネットークションで落札した物で、Gigabit Ethernet という機種でした。
幸い ATX 電源を転用する方法もネットに掲載されていたので、Micro ATX 400 W (KEIAN) の電源を Amazon にて購入しました。
G4 は Cube 以外触った事が無かったので、あまりの大きさに唖然としましたが、IIci の筐体に収まるとは思いもよりませんでした。

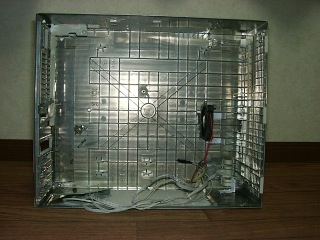

・ロジックボード、電源、ドライブ類を取り除いた状態
01010004

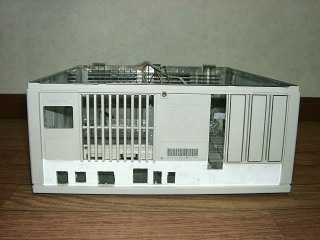

・バックパネルはパテ盛りで整えて、水性ホビーカラーホワイト
　でお化粧
IIci_BP

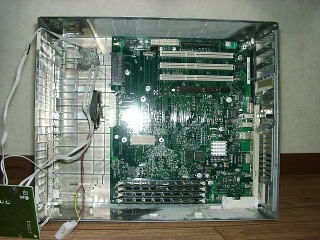

・ロジックボードを搭載
　IIci のロジックボード／ドライブステー固定用のねじを
　一度カットして、位置を修正して筐体加工くずで作ったパテ
　で固定して、G4GE のロジックが固定出来るようにしています。
01010005

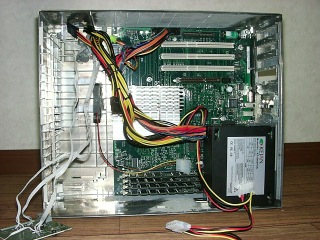

・電源を搭載
　こんなに小さいのに 400 W とは凄い
01010006

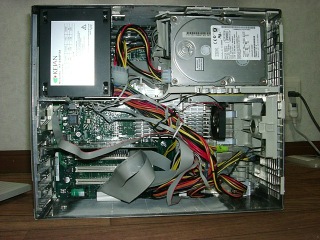

・ドライブ類、ハーネス類、スピーカ、電源スイッチユニット
　を搭載して完了
IIci

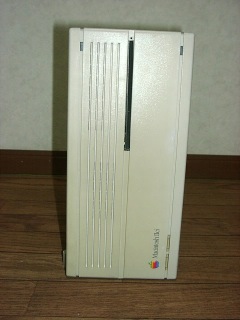

リセットスイッチ、プログラマブルスイッチを活かしたかったので、電源ボタンは正面のリンゴマークを押すと起動するように工夫しました。
オリジナルの様にリンゴマークは光りませんが…
まあ、何とか組み上がってほっとしております。
01010007
